Wohn- und Geschäftshaus Steinsdorferstraße
Für dieses Wohn- und Geschäftshaus in der Steinsdorfstraße in München wurde ein personenbefördernder Glasaufzug im Inneren des Gebäudes geplant. Der Aufzug wird durch eine getriebelose Antriebsmaschine und Tragseilen angetrieben und ist maschinenraumlos konzipiert.
Neuer Glasaufzug für denkmalgeschütztes Gebäude mit historischem Treppenhaus!

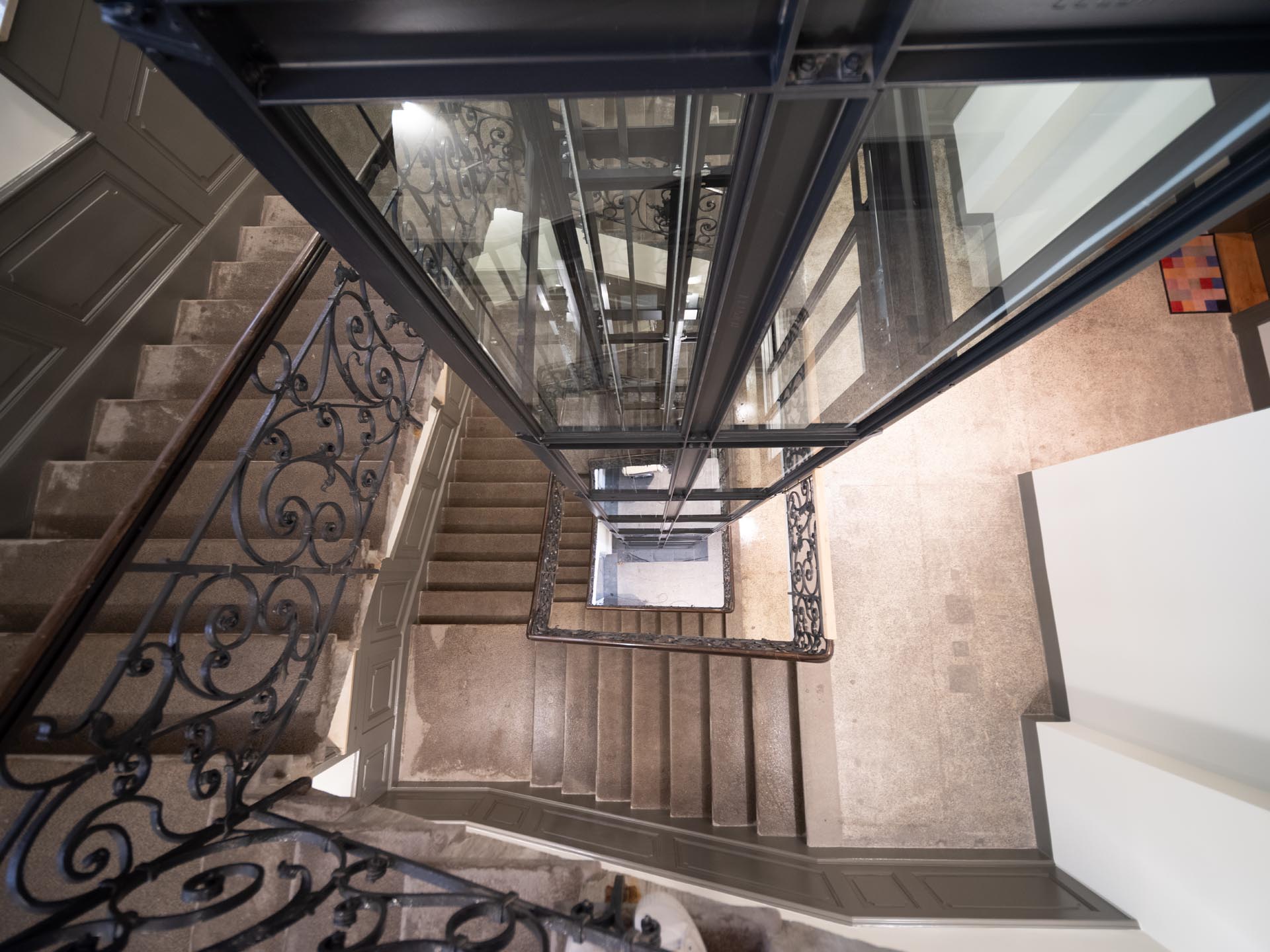

In dem denkmalgeschützten Gebäude mit historischem Treppenhaus befand sich bereits eine Aufzugsanlage aus dem Jahr 1966, die im Zuge des Umbaus durch ORBA demontiert wurde. Dabei wurden höchste Ansprüche an die Gestaltung und Architektur des neuen Stahlgerüsts gestellt, um es wieder nahtlos in das Treppenhaus zu integrieren. Dabei wurden alle baulichen Gegebenheiten und Vorschriften und Normen berücksichtigt.
Projektmaßnahmen
Für den Einbau des neuen Aufzugs wurden im Erdgeschoss der Boden aufgebrochen und im Keller eine neue Schachtgrube hergestellt. Zudem wurde das Dachgeschoss ausgebaut bzw. aufgestockt, damit der Aufzug auch die oberste Etage erreichen konnte. Nach der Demontage der Altanlage wurde das leere Treppenauge vermessen, um die Außenabmessungen des neuen Stahlschachts zu ermitteln.

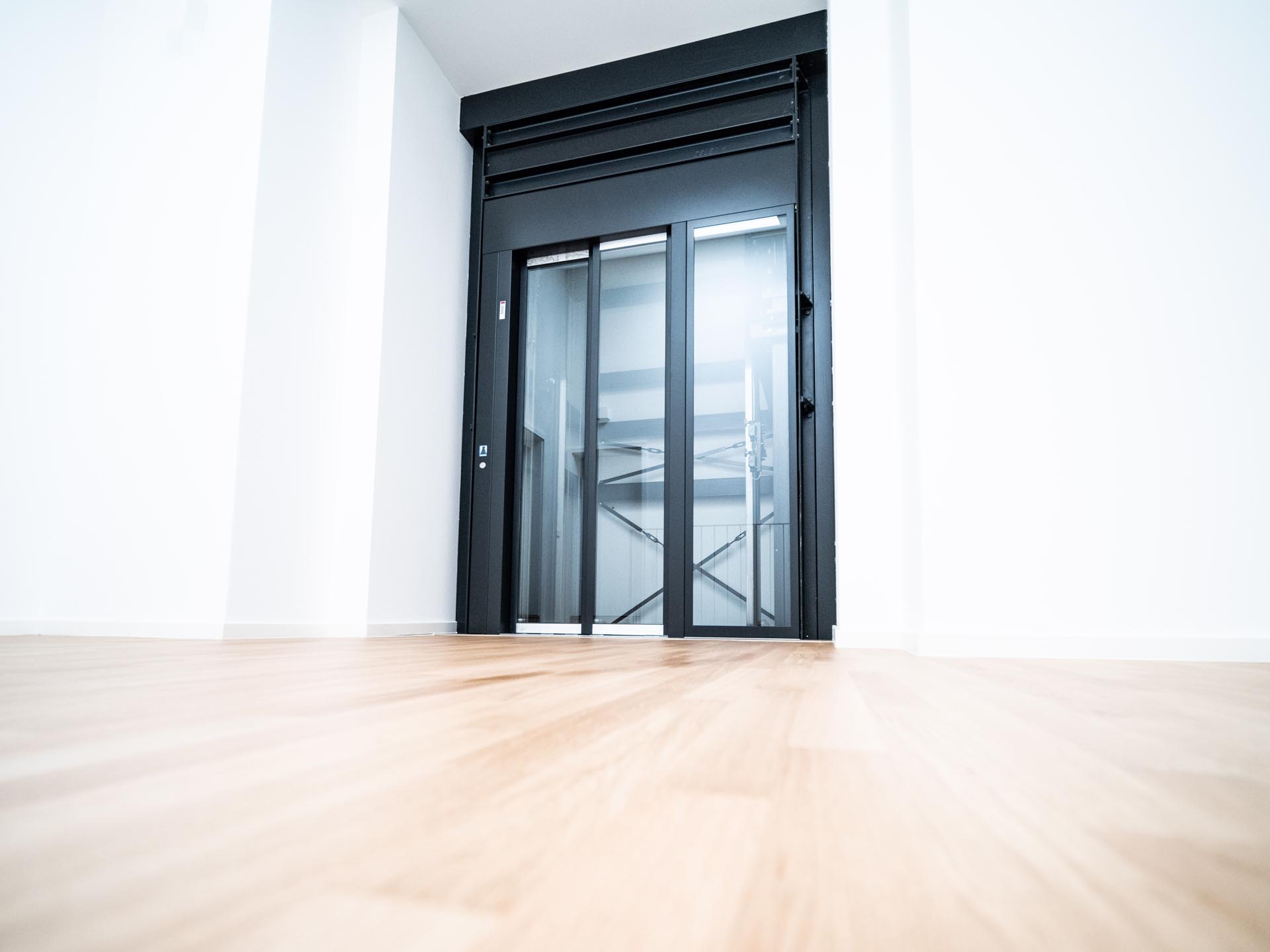

Die neue Aufzugskabine ist behindertengerecht gestaltet und verfügt über großzügige Abmessungen von 1,10 m Breite und 1,40 m Tiefe. Die Seitenwände der Kabine bestehen aus vollflächiger VSG-Verglasung, während die Kabinendecke mit einem modernen LED-Flächenlicht ausgestattet ist. Alle anderen Materialien in der Kabine sind aus geschliffenem Edelstahlblech gefertigt, was für ein elegantes und hochwertiges Erscheinungsbild sorgt. Die Außenseite der Kabine ist in der gleichen Farbe wie der Stahlschacht lackiert, um ein harmonisches Gesamtbild zu gewährleisten. Zudem sind alle Aufzugstüren mit Glastürflügeln ausgestattet, was eine extrem hohe Transparenz und einen lichtdurchfluteten Innenraum schafft.
Besondere Herausforderungen

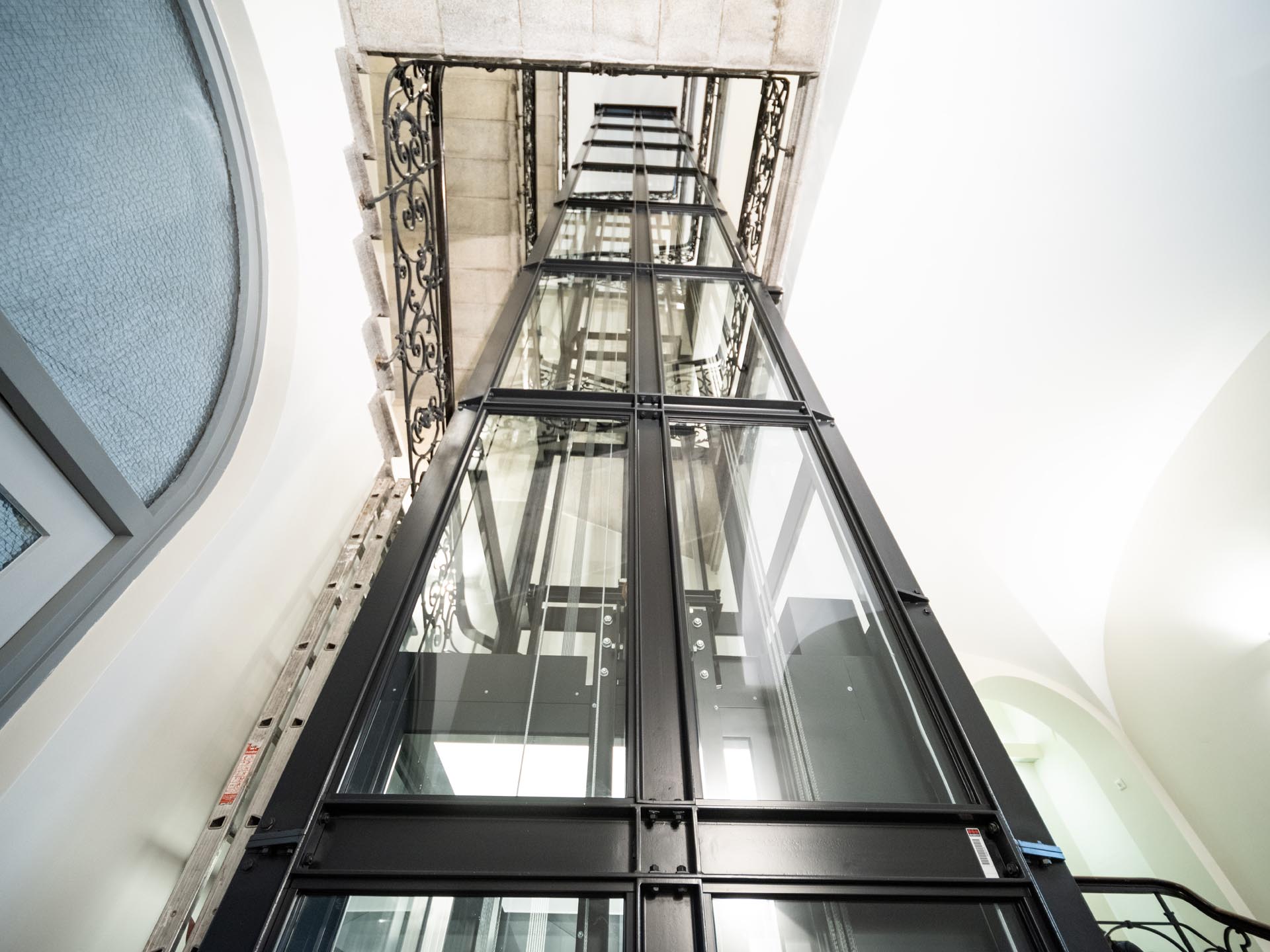

Die gestalterischen Vorgaben für das Stahlgerüst wurden von einem Planer oder Architekten festgelegt. Das Gerüst musste aus offenen Stahlprofilen errichtet werden und konnte nicht in vorgefertigten Segmenten per Kran über das Dach eingehoben werden. Stattdessen musste die Gerüstkonstruktion als geschraubte Einzelteil-Konstruktion geplant, gefertigt und vor Ort montiert werden. Diese Randbedingungen stellten eine große Herausforderung dar und erforderten die Klärung vieler Details. Eine aufwendige Statik mit allen erforderlichen Nachweisen zum Gerüst wurde erstellt.
Wir bieten Ihnen alles aus einer Hand, angefangen von Vor-Ort Aufmaß über die Projektleitung und Konstruktion bis zur Abstimmung mit Architekten, Fachplanern und Statikern. Darüber hinaus übernehmen wir die gesamte Fertigung von Stahlgerüsten und Aufzugsanlagen, kümmern uns um Anlieferung und Logistik und führen die Montage durch.
All diese Leistungen werden von unserem erfahrenen Team bei ORBA professionell und zuverlässig angeboten.
